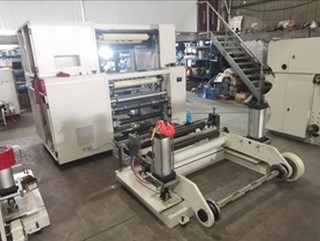

CLFQ-HW1300 YÜKSEK HIZLI ETİKET BOBİN DİLİMLEME VE SARIM MAKİNASI (SIFIR) (ÇİN MALI) (2 YIL GARANTİLİ)

Kullanım Amacı   Bu makine, 30g/m2-500g/m2 kağıt etiket kraft kağıdı, beyaz karton kağıt, kaplamalı kağıt, alüminyum folyo, PVC plastik, kalay folyo vb. gibi her türlü süper büyük ruloyu dilimlemek ve geri sarmak için uygundur.

Ana Teknik Parametre:

Maks. Çözme çapı                                                  φ1500mm

Maks. Sarma Çapı                                                  φ1100mm

Sayfa Rulo Genişliği                                              100mm-1300mm

Dilme Genişliği                                                       40mm-1300mm

Kağıt Borunun Çözülme Çapı                                          3″

Kağıt Borunun Geri Sarma Çapı                                      3″

Maksimum dilme hızı                                              300m/min

Makine boşluğu genişliği                                      1600mm

Düzeltme doğruluğu                                               ≤0.30mm

Gerginlik ayar aralığı                                               2～30kg

Sargı Debriyajlı Manyetik Toz                               200N.M

Sargı motor gücü                                             5.5KW-6   X2pcs

Çekiş motoru gücü                                           7.5KW      1pcs

Toplam güç                                                              25kW

Boyut                                                            3500（U）×3100 (G）×1900mm（Y）

Ağırlık                                                                 4000kg

Makine Ana Yapılandırması:

Çözme kısmı

Planlama

● Hatayı düzelten bağımsız besleme rafı Emniyetli ayna kilitleme

• EPC Yatay düzeltme mekanizması
• Gerginlik otomatik kontrolü

Özellikler

• Sayfa Rulo Genişliği 100~1300 mm
• Çözme Çapı φ1500 mm
• Fren geriliminin çözülmesi 200N.M
• EPC Yatay düzeltme mekanizması ±0,4 mm
• Maksimum çözme yükü 1000kg
• EPC pervanesi 1 takım
• Hava mili 3 inç 1 adet

Özellikler:

• Pnömatik şaftlı yükleme ve boşaltma çerçevesi, hızlı ve kullanışlı.
• EPC ile düzgün bir şekilde geri sarmayı garanti edebilirsiniz
• Otomatik gerilim kontrolü elde etmek için bobin çapının PLC tarafından otomatik olarak hesaplanmasıyla manyetik toz gerilimi kullanılarak gerilim, malzeme filminin gerilim kontrolünün daha bilimsel, daha doğru hale getirilmesi
• Manyetik toz gerginlik kontrolü çözme, gerginlik kontrolünü daha yumuşak hale getirir, artık tork kalmaz, gerginlik kontrolü hassasiyeti yüksektir
• Sürücü analog miktarı benimser, makine sallanmaz
• U ultrasonik düzeltme kullanarak düzeltme, yüksek hassasiyet
• Alt kısımda sapma düzeltme ve yükseltmeyi uygulamak için 30 mm genişliğinde kılavuz rayı kullanılır
• Her iki ucunda ayna bulunan, yerleşik yataklı hava genleşme mili (dönme esnekliğini etkili bir şekilde sağlar)

Saptırma silindiri ve kılavuz silindiri

Yapı

• Ayarlama yapısı manueldir
• Saptırma silindirinin her iki ucu yukarı ve aşağı ayarlanabilir
• Saptırma silindiri ve kılavuz silindiri yüksek hassasiyetli rulmana sahiptir

saptırma silindirinin çapı                                  φ80 mm

saptırma silindirinin uzunluğu                       1350 mm

ayar aralığı                                                           ±20 mm

Saptırma silindiri                                                 1 adet

kılavuz silindirin uzunluğu                             1350mm

kılavuz silindirin çapı                                        φ80 mm

Kılavuz silindiri                                                    4 adet

Özellik

• Farklı kalitedeki malzeme filmlerine uyum sağlamak için ayar rulosu mekanizmasını benimseyin
• Silindir denge hareketine geçer, böylece makine titreşim kaynağı olmadan düzgün çalışır
• Yüksek hassasiyetli rulman, silindirin yüksek hızda sorunsuz çalışmasını sağlar ve tüm makinenin gürültüsünü azaltır
• Alüminyum rulo yüzeyi düz taneli, oksidasyon ve sert işlem

Çekiş tahrik cihazı

Yapı

• Asenkron servo frekans dönüşüm motor sürücüsü
• Senkron kayış tahriki
• Aktif çekiş silindiri çelik silindir yapısını benimser
• Dönen gövde ithal rulmanları benimser
• Çift rulodan ruloya tip, çelik ve yumuşak kombinasyonu
• Manşon kavraması, pnömatik bileşenlerle basınç ayarının tamamlanması

Özellik

• Çelik silindirin tahrik çapı φ150 mm
• Kauçuk rulo φ120 mm（A）70°～75°
• Kauçuk merdanenin maksimum basıncı 200kg
• tahrik silindirinin uzunluğu 1350 mm
• Silindir dinamik dengesinin hassasiyeti ≤5g
• Çekiş motoru gücü 7,5kW
• Çekiş cihazı, değişikliklerin birbirini etkilememesi için çözme gerilimini ve sarma gerilimini bloke edebilir
• Silindir dengelendikten sonra makinede titreşim kaynağı kalmaz ve sorunsuz çalışır.
• Yüksek kaliteli rulmanların kullanılması, silindirin yüksek hızda sorunsuz çalışmasını sağlayarak tüm makinenin gürültüsünü azaltır. İletim doğruluğu ve düzgün çalışma için senkron kayışı benimseyin, aynı zamanda tüm makinedeki gürültüyü azaltın

• Servo motor sürücüsü, sistem gerilimini stabil, yüksek aktarım hassasiyetini, stabil ve güvenilir çalışmasını sağlar

Dilme parçası

• Yuvarlak bıçaklı dilme yöntemi,
• Yuvarlak bıçak mobil kesmeyi benimser, oklüzal aralık dişli kutusu aracılığıyla manuel olarak tamamlanır
• Kesilen parçadaki kenar malzemesi, egzoz fanı tarafından toplanmak üzere atık kutusuna üflenir
• 10 takımlı yuvarlak bıçak

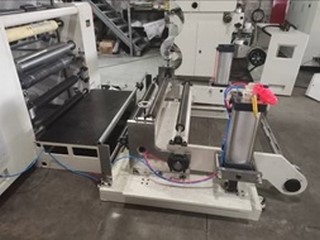

Sarma baskı silindiri

Yapı:

• 2 takım döner kol döner çerçeve
• Pnömatik form için kavrama basıncı
• basınç silindirinin çapı φ100mm
• basınç silindirinin uzunluğu 1350mm 2 adet
• Basınç çapla birlikte değişir, bu da düzgün sarmaya olanak sağlar
• Alt tabakanın eşit olmayan kalınlıkları için uygundur

Geri sarma kısmı

Yapı

• PAD hava milinin yukarı ve aşağı sarımı
• Otomatik gerilim kontrolü
• Makaranın pnömatik kilitlenmesi (uygun boşaltma)
• Motor aktif sargısı
• geri sarma çapı φ1100 mm
• geri sarma motoru gücü 5,5kw X2台
• Maksimum geri sarma yükü 800kg
• Kağıt borunun iç çapı 3”
• Hava mili çok çeşitli malzemelere uyum sağlayabilir.
• Gerilim, PLC tarafından otomatik olarak hesaplanır ve kodlayıcı sinyal geri bildirimi ile otomatik olarak kontrol edilir; bu, malzeme filminin gerilim kontrolünü daha bilimsel ve doğru hale getirir.
• Motor aktif sargısı gerilim kontrol aralığını genişletir, artık tork kalmaz, gerilim kontrol hassasiyeti yüksektir
• Asenkron servo motor sürücüsü, yüksek hassasiyet, yumuşak çıkış.

Boşaltma cihazı

• Boşaltma cihazının üst ucu, hava genleşme miliyle temas halindedir ve pnömatik serbest bırakma kilitleme cihazı, malzemeyi boşaltma rafına itecektir.
• Boşaltma çerçevesi otomatik olarak yukarı ve aşağı hareket eder, sonlu cihaz
• Harici döner düğme
• Geri sarma havası şaftı tek taraflı boşaltma için açılabilir, ayrıca tüm şaft boşaltılabilir

Elektrik kontrol sistemi

• İnsan-makine arayüzünü, PLC merkezi kontrolünü, ileri teknolojiyi benimseyin
• İnsan-makine arayüzü, ana makinenin hızını, sarma uzunluğunu, sarma gerginliği ayarını, konik ayarını görüntüler ve ayarlar

Gevşetme yapısı (hava mili)

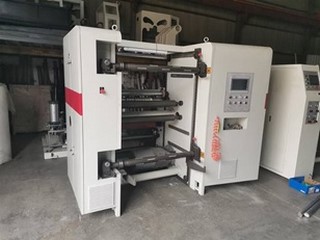

Ön görünüm

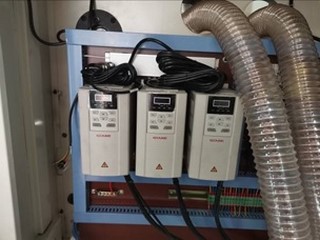

Elektrik parçası

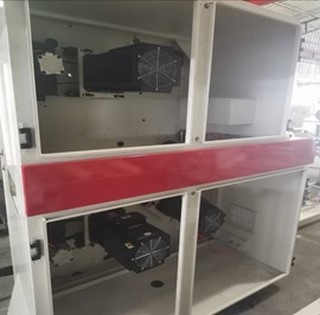

Arkadan görünüm

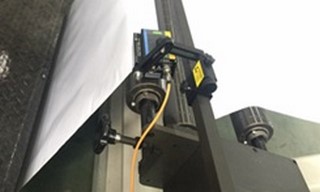

Sapma Düzeltme Bölümü (EPC)

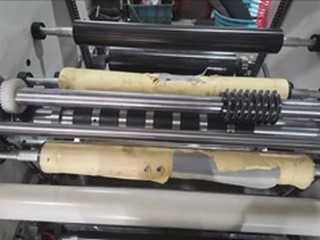

(yuvarlak dilme)
Servo motor
Mekanik deşarj
